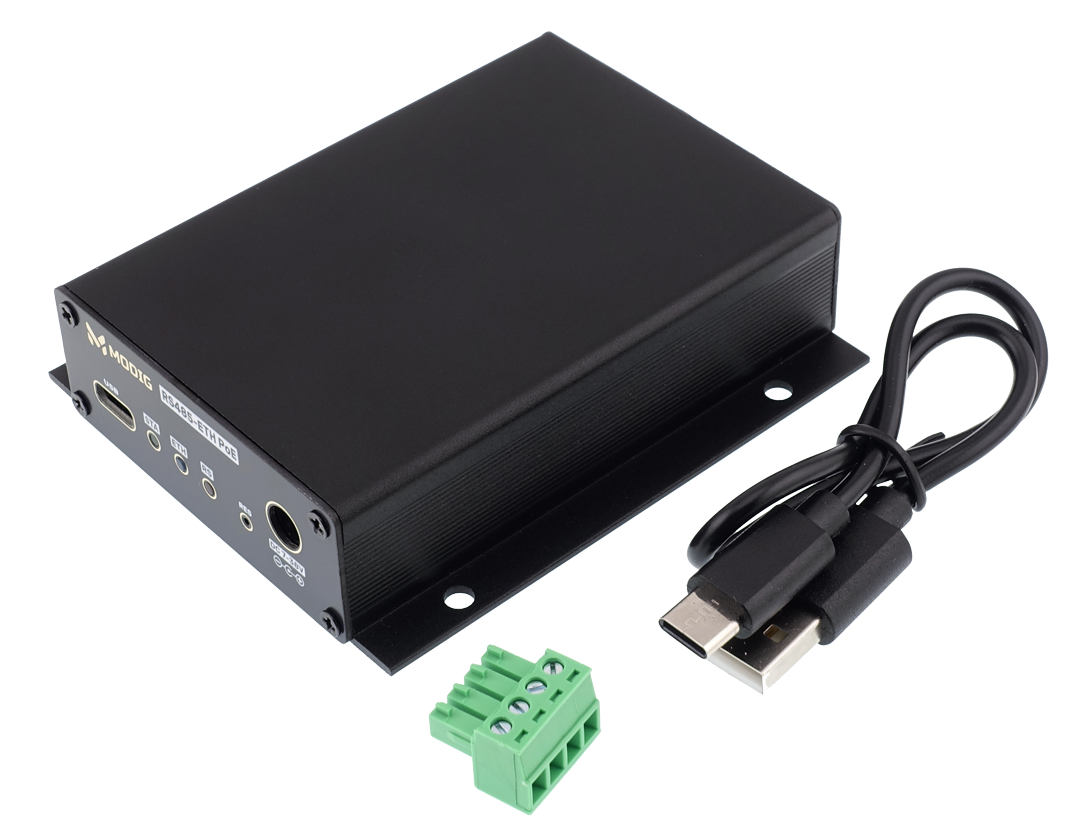

Konwerter RS485-ETHERNET PoE

Przemysłowy konwerter magistrali RS485 na Ethernet z zasilaniem PoE

SKU: MD12003
EAN: 5902186334939

Konwerter MODIG RS485-ETHERNET PoE to wielofunkcyjny i łatwy w obsłudze konwerter magistrali RS485, na interfejs sieciowy Ethernet. Konwerter jest wyposażony w system zasilania PoE – Power Over Ethernet i może być dołączony do nowoczesnej infrastruktury sieciowej, która za pomocą jednego przewodu zapewnia zasilanie i dostęp do sieci komputerowej. Zwarta konstrukcja i opcjonalne zasilanie z interfejsu USB lub z zasilacza napięcia stałego umożliwiają zastosowanie konwertera w wielu różnych instalacjach.

Podstawowe cechy i parametry

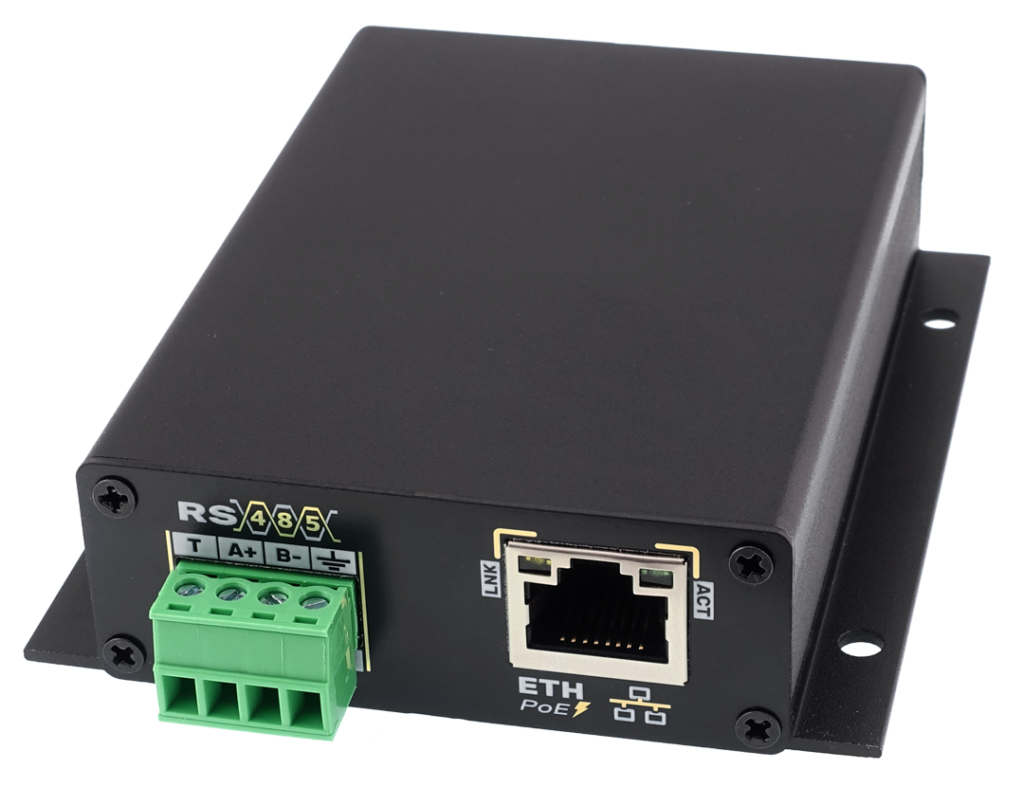

Interfejs RS485: Sygnały A+, B-, GND, TERM wyprowadzone na złącze Phoenix Contact MC 3,81 mm
Dopasowanie linii: Wbudowany rezystor terminujący magistrali 120 Ω (konfigurowalny)
Zabezpieczenia RS485: Pełna separacja galwaniczna 1 kV oraz zaawansowana ochrona przeciwprzepięciowa
Prędkość komunikacji RS485: Dowolna wartość z zakresu od 200 bps do 1 000 000 bps (1 Mbps)
Parametry transmisji RS485:
- Bity danych (Data bits): 7 / 8
- Parzystość (Parity): None / Even / Odd
- Bity stopu (Stop bits): 1 / 1,5 / 2
- Tryb pracy: Half-Duplex
Wydajność prądowa linii: Obsługa do 64 urządzeń (węzłów) na magistrali RS485
Bufor danych: Maksymalna długość pojedynczej ramki danych RS485 wynosi 4 kB (4096 bajtów)
Interfejs sieciowy: Port RJ45, Ethernet 10/100 Mbps Full Duplex
Adresowanie sieciowe: Konfigurowalny adres MAC; obsługa protokołu IPv4 (statyczny adres IP lub DHCP)
Tryby pracy sieciowej: Serwer TCP, Klient TCP, równoczesny UDP oraz UDP Broadcast
Konfiguracja urządzenia: Wbudowana strona WWW (dostęp zabezpieczony hasłem)
Diagnostyka: Odczyt parametrów pracy w czasie rzeczywistym poprzez interfejs USB lub stronę WWW

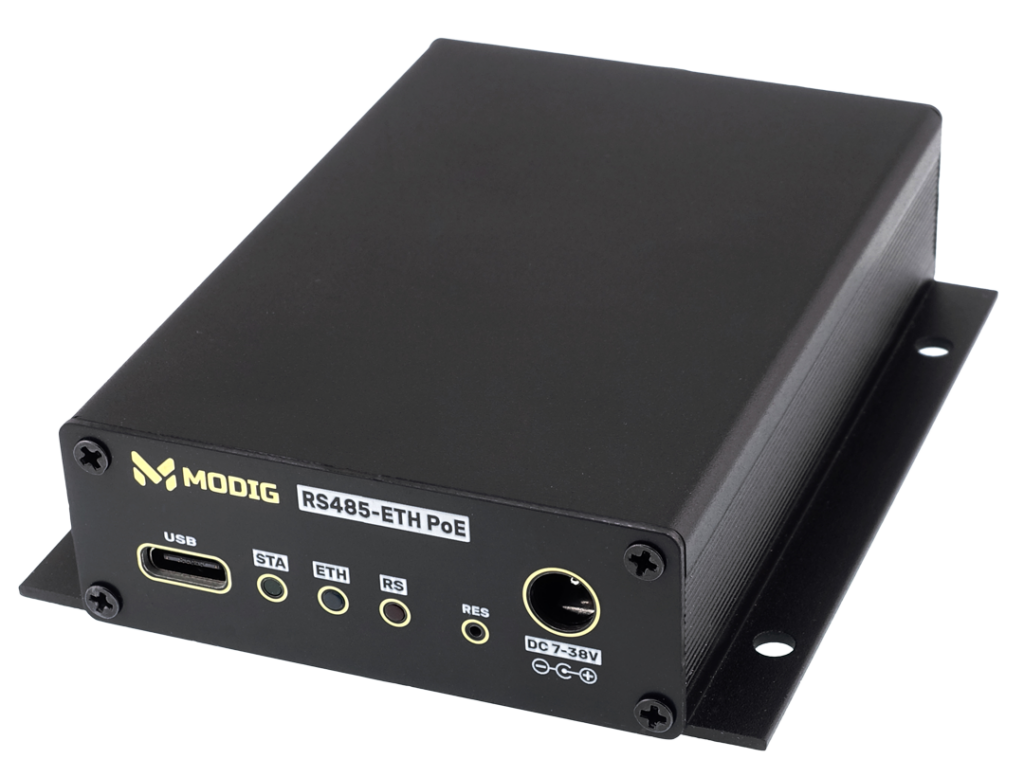

Wszechstronne opcje zasilania:
- Zasilanie główne: Układ zasilania PoE, kompatybilny ze standardem IEEE 802.3af/at Klasa 0
- Zasilanie pomocnicze: Szeroki zakres napięcia stałego 7–38 V DC (wymagana wydajność min. 0,2 A)
- Zasilanie awaryjne: 5 V DC / 0,2 A poprzez dedykowany port USB-C
Obudowa: Solidna obudowa wykonana z aluminium o wymiarach 92 x 80 x 25 mm
Temperatura pracy: -20°C do +50°C
Sygnalizacja stanu: Diody LED informujące o statusie urządzenia i transmisji
Aktualizacja oprogramowania: Możliwość wgrania nowego firmware poprzez port USB

Zastosowanie

Konwerter MODIG RS485-ETHERNET PoE umożliwia dwukierunkowe przesyłanie danych z interfejsu RS485 do sieci Ethernet. Komunikacja może odbywać się pomiędzy urządzeniami MODIG RS485-ETHERNET PoE lub z udziałem innych urządzeń obsługujących protokoły TCP i/lub UDP. System zasilania PoE ułatwia instalację konwertera w nowoczesnej infrastrukturze sieciowej.

Ramki danych RS485 są konwertowane na ramki Ethernet TCP/UDP. W przypadku ramek z dużą ilością danych (ponad 1,5 kB, max 4 kB), stosowany jest mechanizm fragmentacji – podział na ramki o mniejszym rozmiarze. W urządzeniu docelowym ramki danych RS485 są odtwarzane w taki sposób, aby transmisja była całkowicie transparentna.

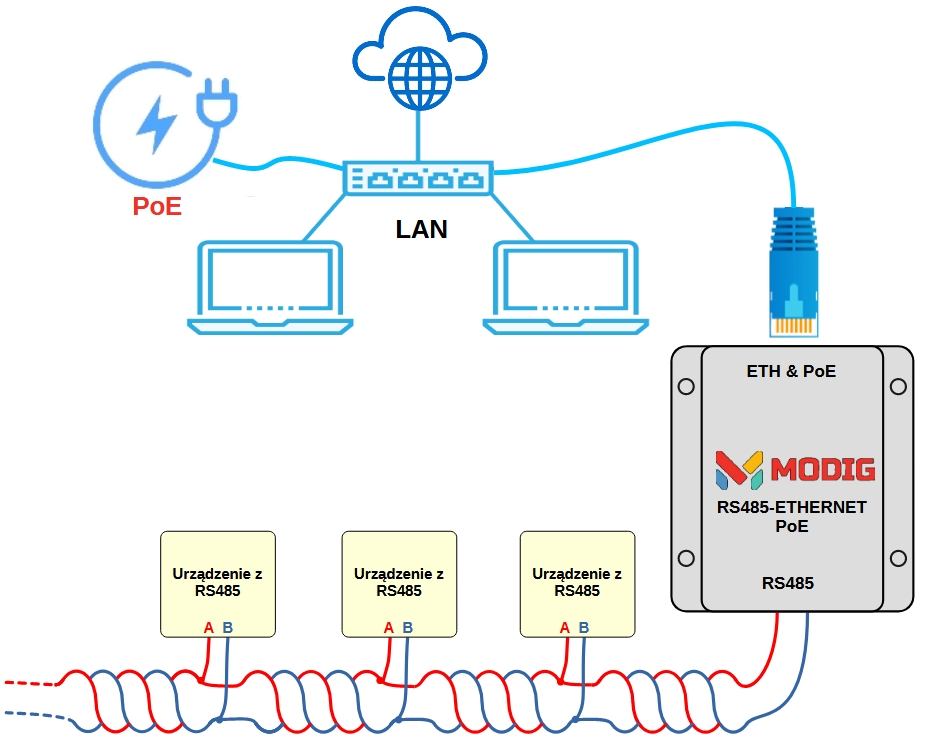

Typowa aplikacja konwertera MODIG RS485-ETHERNET PoE
