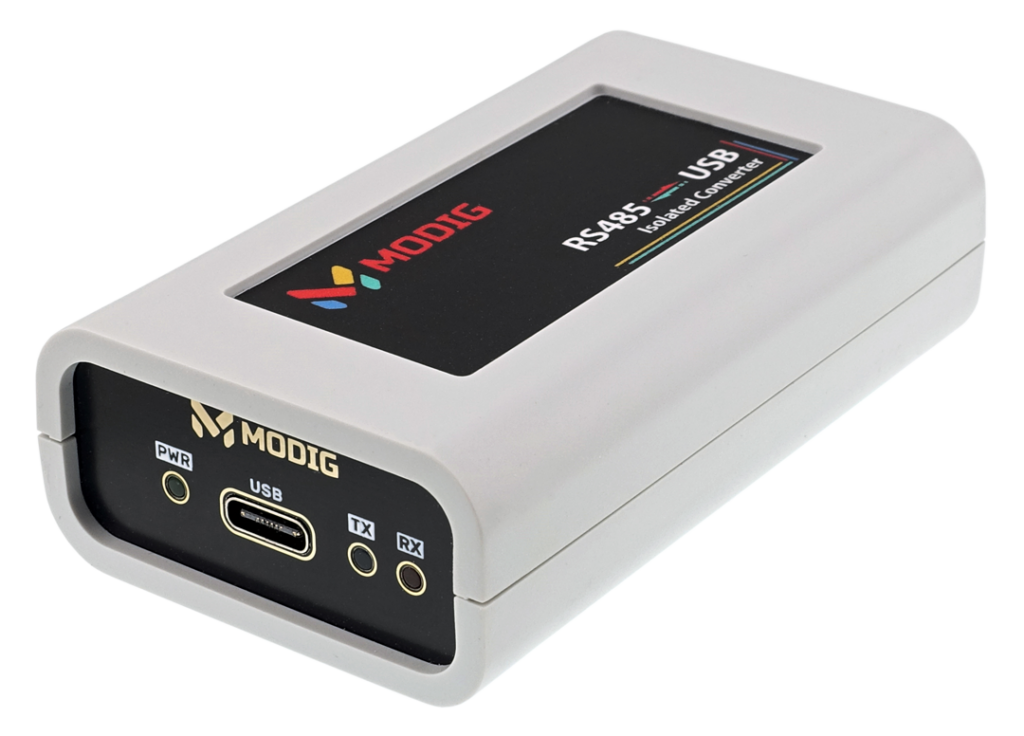

Przemysłowy izolowany konwerter magistrali RS485 na USB
SKU: MD11001
EAN: 5902186335783
Konwerter MODIG RS485-USB ISO jest dwukierunkowym konwerterem magistrali RS485, na interfejs USB. Po stronie interfejsu USB zastosowano kontroler produkcji FTDI kompatybilny ze standardem USB 2.0 oraz złącze USB-C. Po stronie RS485 zastosowano transceiver, który może działać w magistrali zawierającej do 64 urządzeń. Konwerter jest wyposażony w obwody redukujące zakłócenia, zabezpieczające przed przepięciami i gwarantujące separację galwaniczną. Dodatkowo posiada zintegrowany terminator magistrali RS485, w postaci dołączanej rezystancji 120 Ω.
Podstawowe cechy i parametry
- Typ urządzenia: Przemysłowy izolowany konwerter magistrali RS485 na USB
- Kontroler USB: Renomowany układ FTDI FT230, w pełni kompatybilny ze standardem USB 2.0
- Złącze USB: Nowoczesny port typu USB-C
- Wsparcie systemowe: Sterowniki wirtualnego portu szeregowego (VCP) dla systemów Windows, Linux oraz macOS
- Transceiver RS485: Przemysłowy układ STMicroelectronics ST485BDR
- Tryb pracy: Komunikacja typu Half-duplex
- Prędkość transmisji (Baud rate): Maksymalnie do 1 000 000 bps (1 Mbps)
- Wydajność prądowa linii: Obsługa do 64 urządzeń (węzłów) na magistrali RS485
- Wskaźniki LED: Diody sygnalizacyjne informujące o bieżącym przesyłaniu danych
- Dopasowanie linii: Wbudowany rezystor terminujący magistrali 120 Ω (konfigurowalny)
- Funkcje zaawansowane: Możliwość włączenia funkcji ECHO (nadawanie z jednoczesnym sprzętowym śledzeniem poprawności transmisji)
- Izolacja ochronna: Pełna separacja galwaniczna do 1 kV pomiędzy obwodami USB i RS485
- Zabezpieczenia: Wbudowana ochrona przeciwprzepięciowa na liniach sygnałowych RS485 oraz interfejsie USB

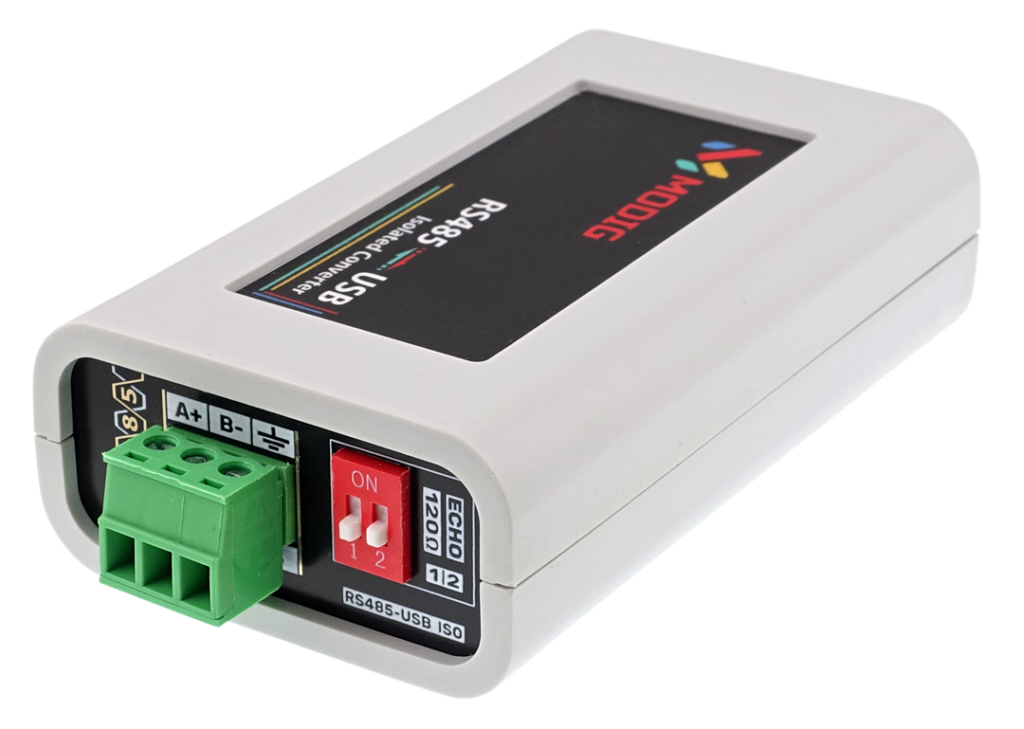

- Złącze magistrali RS485: Phoenix Contact MC 3,81 mm (piny: A, B, GND)
- Zasilanie: 5 V DC bezpośrednio z portu USB-C; maksymalny pobór prądu do 100 mA
- Temperatura pracy: Rozszerzony zakres przemysłowy od -40°C do +70°C
- Wymiary: 80 x 47 x 24 mm

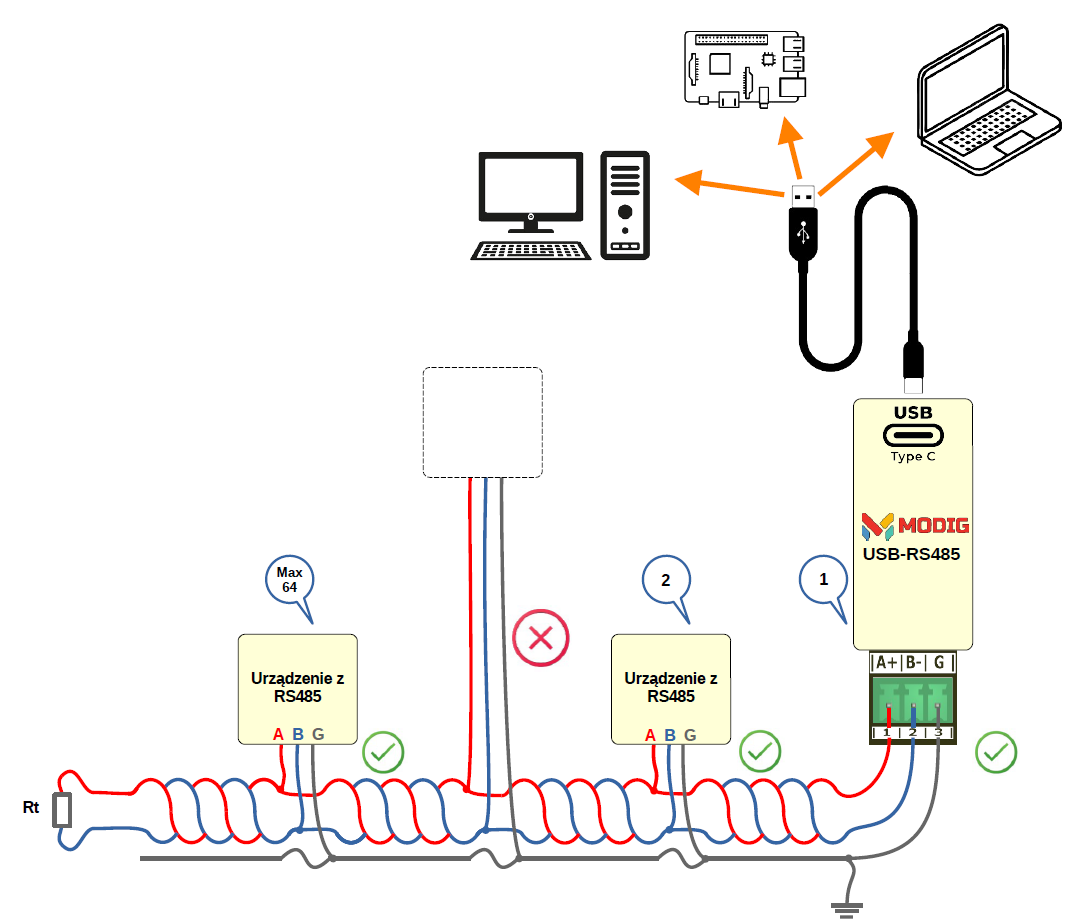

Przykład zastosowania konwertera MODIG USB-RS485 ISO

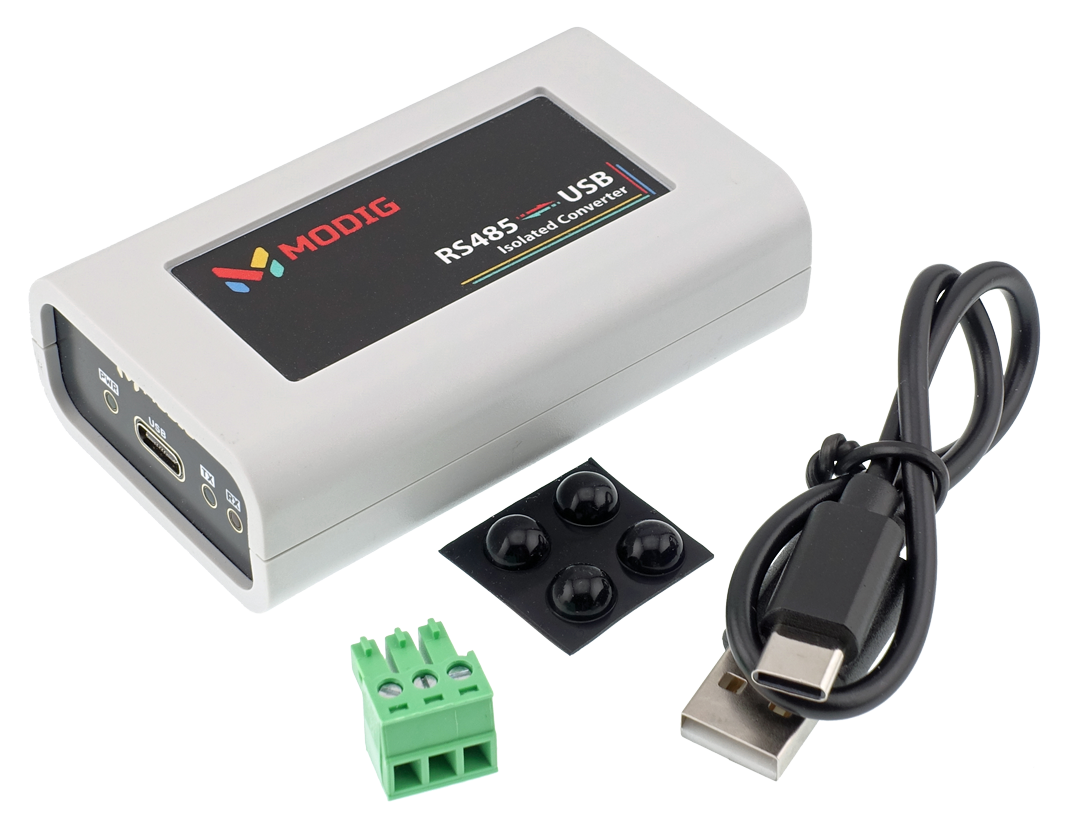

W zestawie
- Konwerter MODIG USB-RS485 ISO
- Przewód USB z wtykami USB-A – USB-C
- Gumowe nóżki samoprzylepne (4 szt.)
