Uniwersalna karta sterowana poprzez RS485 i Modbus z 12 przekaźnikami SSR i 8 wejściami z optoizolacją
SKU: MD20003
EAN: 5902186335806

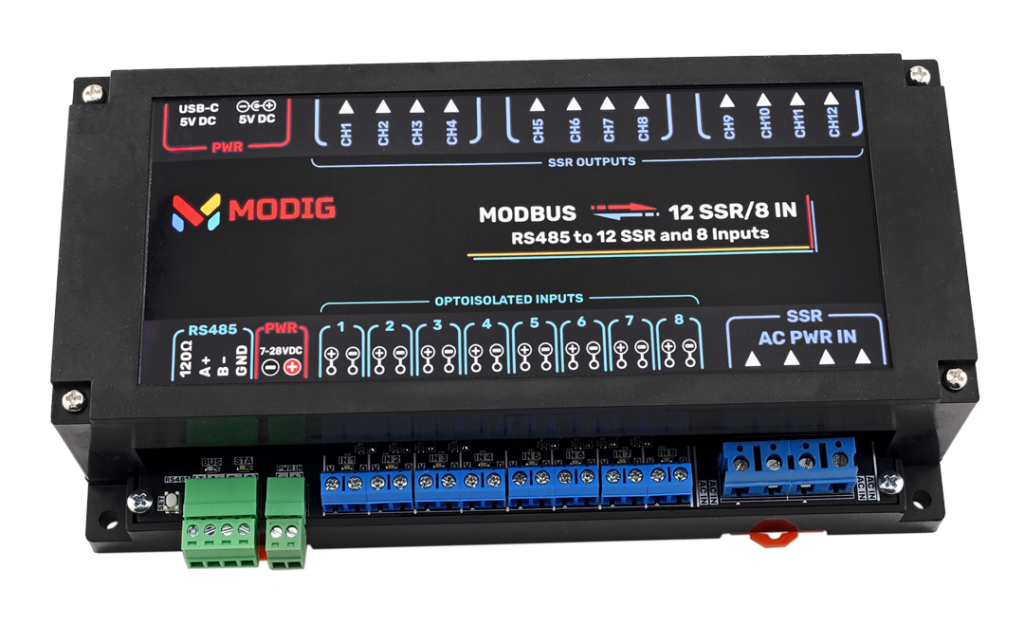

Moduł Modig Modbus RTU 12 SSR / 8 IN jest wyposażony w 12 przekaźników półprzewodnikowych SSR oraz 8 wejść z separacją galwaniczną. Wszystkie wyjscia i wejscia są sterowane i odczytywane za pomocą poleceń w standardzie Modbus przesyłanych interfejsem RS485. Interfejs sterujący jest wyposażony w separację galwaniczną i zabezpieczenia przeciwprzepięciowe, dzięki czemu działa stabilnie nawet w instalacjach narażonych na silne zakłócenia. Parametry komunikacji i funkcjonowania modułu można elastycznie konfigurować i dostosować do wymagań różnych aplikacji.
Podstawowe cechy i parametry
- Wyjścia przekaźnikowe SSR: 12 niezależnych kanałów półprzewodnikowych (tylko AC)
- Napięcie pracy: 100-240 V AC
- Prąd wyjściowy: 0,1-2 A na kanał
- Typ przełączania: Załączanie w zerze (Zero-Cross) – minimalizuje udary prądowe i zakłócenia sieciowe
- Ograniczenie prądowe: Sumaryczny prąd wszystkich wyjść nie może przekraczać 10 A
- Wejścia z optoizolacją: 8 kanałów cyfrowych (typ ON/OFF); aktywowane po doprowadzeniu napięcia z zakresu 5,5-25 V DC
- Pobór prądu wejść: Ok. 2-12 mA dla napięć w zakresie 5,5-25 V DC
- Interfejs RS485: Wyposażony w pełną separację galwaniczną oraz zaawansowane zabezpieczenia przeciwprzepięciowe
- Konfigurowalne parametry komunikacji:
- Prędkość transmisji (Baud rate): Od 1200 do 1 000 000 bps (1 Mbps)
- Parzystość (Parity): None / Even / Odd
- Bity stopu (Stop bits): 1 / 1,5 / 2
- Elastyczne opcje zasilania:
- Linia 5 V DC: Zakres 4,9-5,3 V DC (wymagana wydajność min. 0,5 A) poprzez port USB-C lub złącze cylindryczne DC 2.1/5.5 mm
- Linia przemysłowa: Zakres 7-28 V DC (wymagana wydajność min. 0,5 A) poprzez złącze Phoenix Contact MC 3,81 mm
- Sterowanie: Pełna kontrola oraz konfiguracja ustawień za pomocą poleceń protokołu Modbus
- Diagnostyka i telemetria: Wbudowany pomiar napięcia zasilania (po stronie linii 5 V) oraz temperatury własnej modułu
- Wymiary: 200 x 110 x 60 mm
- Montaż: Przystosowany do standardowej szyny DIN (35 mm)

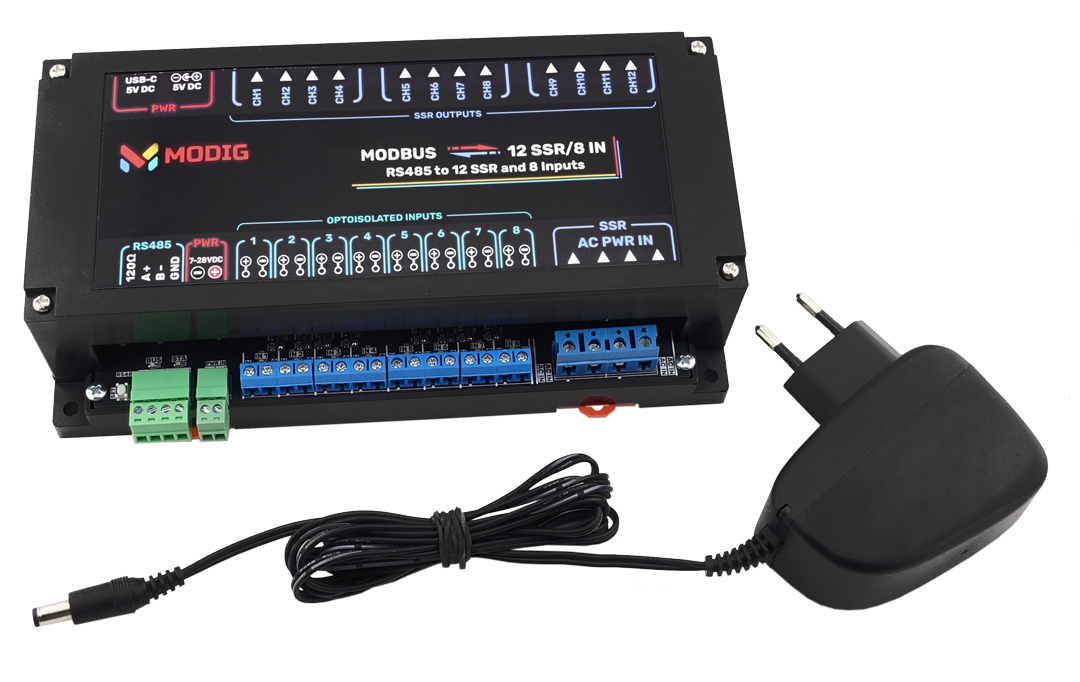

W zestawie
- Modig Modbus RTU 12 SSR / 8 IN
- Zasilacz 5 V / 2 A
